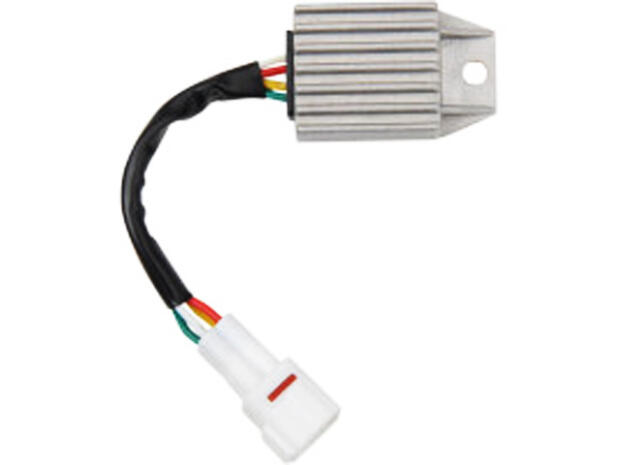

Regler / Gleichrichter für Quad und ATV von Arctic Cat, Kawasaki, Kymco, Suzuki und Yamaha
Dieser Regler / Gleichrichter für Quad und ATV ist ein Ersatzteil für das elektrische Versorgungssystem der unten aufgeführten Fahrzeugmodelle. Die kombinierte Einheit übernimmt die Gleichrichtung der von der Lichtmaschine erzeugten Wechselspannung und die Regelung der Ausgangsspannung. Sie gehört damit zu den Bauteilen, die für die Versorgung elektrischer Verbraucher und bei entsprechend ausgestatteten Fahrzeugen für die Batterieladung zuständig sind.
Die Fahrzeugzuordnung umfasst ausgewählte Modelle von Arctic Cat / Textron, Kawasaki, Kymco, Suzuki und Yamaha. Dazu gehören unter anderem die Baureihen Alterra, Cat, DVX, KFX, Maxxer, Quadracer, Breeze, Badger und Raptor. Entscheidend für die Auswahl sind die genaue Modellbezeichnung, das Baujahr und die passende elektrische Ausführung. Vergleichen Sie deshalb vor der Bestellung auch die Anschlüsse, die Steckerbelegung und die Befestigung mit dem vorhandenen Bauteil.
Spannungsregelung und Gleichrichtung im Bordnetz
Die Lichtmaschine erzeugt während des Motorbetriebs elektrische Energie. Ihre Ausgangsspannung kann sich abhängig von Drehzahl und Betriebsbedingungen verändern. Der Gleichrichter wandelt die Wechselspannung in Gleichspannung um, während der Regler die Ausgangsspannung entsprechend der vorgesehenen elektrischen Auslegung begrenzt. Die kombinierte Funktion ist auf das jeweilige Versorgungssystem des Fahrzeugs abgestimmt.
Ein beschädigter Regler / Gleichrichter kann die elektrische Versorgung beeinträchtigen. Je nach Fahrzeugausstattung sind eine unzureichende Batterieladung, auffällige Spannungswerte oder Störungen an angeschlossenen Verbrauchern mögliche Hinweise. Diese Symptome können jedoch auch durch andere Komponenten verursacht werden. Lassen Sie daher das elektrische System prüfen, bevor Sie den Regler ersetzen.
-
Kombinierte Funktion: Spannungsregelung und Gleichrichtung in einem Bauteil.
-
Fahrzeugbezogene Anwendung: Für die aufgeführten Quad- und ATV-Modelle innerhalb der angegebenen Baujahre.
-
Ersatz bei bestätigtem Defekt: Zur Instandsetzung eines fehlerhaften Reglers / Gleichrichters.
-
Modellzuordnung: Anwendungen für Arctic Cat / Textron, Kawasaki, Kymco, Suzuki und Yamaha.
-
Gezielte Teileauswahl: Vergleich anhand von Fahrzeugdaten, Anschlussausführung und Befestigung.
Passende Quad- und ATV-Modelle mit Baujahren
Die folgende Tabelle enthält die zusammengefassten Quad- und ATV-Anwendungen aus der bereitgestellten Fahrzeugliste. Die Baujahre sind je Modell gebündelt. Berücksichtigen Sie bei der Auswahl zusätzlich die genaue Fahrzeugausführung, insbesondere bei Varianten mit unterschiedlicher Zulassung oder bei nachträglichen Änderungen am Bordnetz.
| Hersteller |
Modell |
Baujahr |
| Arctic Cat / Textron |
Alterra 90 Utility |
2021–2022 |
| Arctic Cat / Textron |
Cat 50 4T Utility |
2006–2008 |
| Arctic Cat / Textron |
Cat 90 4T Utility |
2006–2016 |
| Arctic Cat / Textron |
DVX 50 4T |
2006–2008 |
| Arctic Cat / Textron |
DVX 90 4T |
2006–2017 |
| Kawasaki |
KFX 50 4T |
2007–2021 |
| Kawasaki |
KFX 90 |
2007–2026 |
| Kawasaki |
KFX 250 Mojave |
2000–2004 |
| Kymco |
Maxxer 50 |
2007–2017 |
| Kymco |
Maxxer 50 S |
2017–2019 |
| Kymco |
Maxxer 90 CE 4T |
2021–2026 |
| Suzuki |
LT 500 R Quadracer |
1987–1990 |
| Yamaha |
YFA1 125 Breeze |
2000–2004 |
| Yamaha |
YFM 80 Badger |
2000–2001 |
| Yamaha |
YFM 80 W Raptor |
2002–2008 |
Wenn die Batterie während der Fahrt nicht geladen wird
Steht bei einem Fahrzeug mit Batterie nach dem Betrieb zu wenig Energie für den nächsten Start bereit, sollten Sie das Ladesystem kontrollieren lassen. Ein defekter Regler / Gleichrichter ist eine mögliche Ursache. Auch eine geschädigte Batterie, ein Lichtmaschinenfehler oder eine unterbrochene Leitung kann jedoch zu diesem Verhalten führen. Die Prüfung sollte deshalb die zusammenwirkenden Komponenten einbeziehen und sich nach den Messvorgaben für Ihr Quad oder ATV richten.
Wird der vorhandene Regler als Fehlerquelle festgestellt, dient dieses Ersatzteil zum Austausch der betroffenen Einheit. Eine anschließende Kontrolle der Ladespannung zeigt, ob das System wieder entsprechend den Fahrzeugvorgaben arbeitet. Bei Fahrzeugen ohne Batterie ist die Funktion anhand der jeweiligen elektrischen Ausstattung zu prüfen.
Bei auffälliger Spannung oder Störungen an Verbrauchern
Ungewöhnliche Spannungswerte oder wiederkehrende Probleme an der Beleuchtung können eine Untersuchung der Spannungsregelung erforderlich machen. Kontrollieren Sie dabei auch Steckverbindungen und Massekontakte. Feuchtigkeit, Korrosion, lose Kontakte und beschädigte Kabel können die Stromversorgung ebenfalls beeinträchtigen. Der Austausch des Reglers sollte daher mit einer Prüfung der angeschlossenen Leitungen verbunden werden.
Bauteilvergleich vor Bestellung und Einbau
Vergleichen Sie die Anschlüsse und deren elektrische Belegung mit dem vorhandenen Regler / Gleichrichter. Ein ähnlich aussehendes Gehäuse reicht zur eindeutigen Auswahl nicht aus. Auch die Befestigung und die vorgesehene Einbauposition müssen zum Fahrzeug passen. Bei umgebauten Quads sollten Sie mögliche Änderungen an Lichtmaschine, Kabelbaum oder elektrischen Verbrauchern berücksichtigen.
- Prüfen Sie Hersteller, Modell und Baujahr anhand der Fahrzeugtabelle.
- Vergleichen Sie Anschlussausführung, Steckerbelegung und Befestigung.
- Lassen Sie die Ursache der elektrischen Störung feststellen.
- Lassen Sie nach dem Austausch die Spannungsregelung und die angeschlossenen Funktionen prüfen.
Diese Vorgehensweise unterstützt die gezielte Auswahl des Ersatzteils und die Instandsetzung des elektrischen Versorgungssystems. Maßgeblich bleiben die technischen Vorgaben für die jeweilige Fahrzeugausführung und der Zustand der zusammenwirkenden Komponenten.
Lieferumfang des Ersatzteils
- 1 × Regler / Gleichrichter
